УСТРОЙСТВО ЗАРЯДНОЕ ЗУ-20А-40В

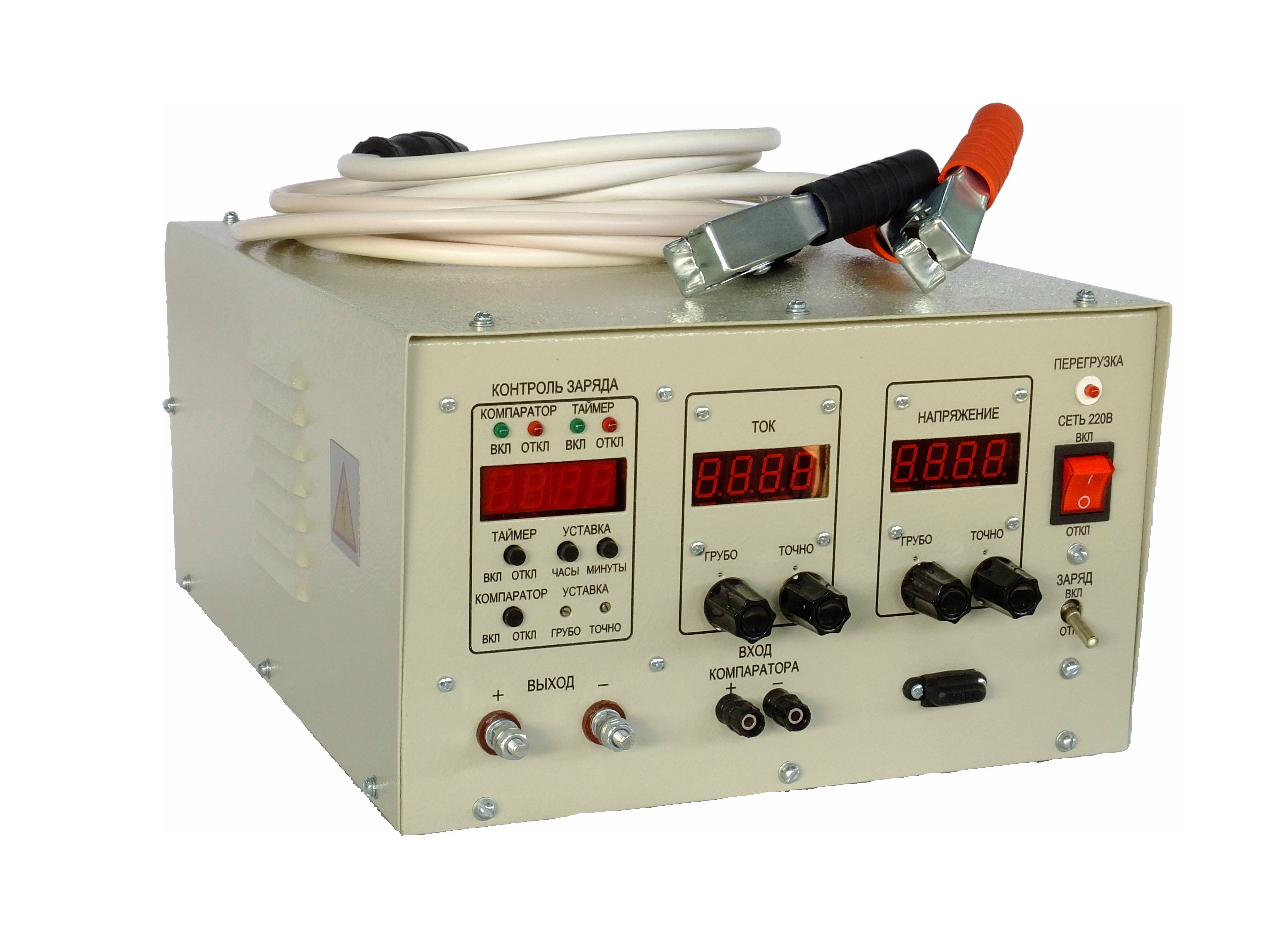

ЗУ-20А-24В-min

ОБЩИЕ СВЕДЕНИЯ

Устройство ЗУ-20А-40В предназначено для заряда (подзаряда) аккумуляторов и аккумуляторных батарей с напряжением от 7 до 40 В при их эксплуатации, с контролем времени заряда и конечного напряжения заряда, а также для питания аппаратуры постоянным напряжением.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Устройство ЗУ-20А-40В:

ЗУ – зарядное устройство;

20А – максимальный зарядный ток;

40В – максимальное зарядное напряжение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Питающая сеть – однофазный переменный ток напряжением 220 В, частотой 50 Гц с нормами качества электроэнергии по ГОСТ 32144-2013.

2. Потребляемая мощность, не более……………………………………………..1000 ВА.

3. Габаритные размеры (L×B×H) не более:

исполнение РАЕВ.441546.014…………………..…………………….314×438×192 мм,

исполнение РАЕВ.441546.014-01……………….…………………….314×330×192 мм,

4. Масса, не более:

исполнение РАЕВ.441546.014………………………………………….…………......12 кг.

исполнение РАЕВ.441546.014-01……………….…………………….........................11 кг.

5. Диапазон задания стабилизированного зарядного тока, А…………………....от 1 до 20.

6. Относительная погрешность стабилизации зарядного тока в указанном диапазоне, не более...±1,5 %.

7. Задание зарядного тока…………………………………………………………….плавное.

8. Диапазон задания стабилизированного зарядного напряжения, В……………от 7 до 40.

9. Относительная погрешность стабилизации зарядного напряжения в указанном диапазоне, не более...±1,5 %.

10. Задание зарядного напряжения……………………………………......................плавное.

11. Уставки времени заряда…………………………………........................от 1 мин. до 30 ч.

12. Дискретность задания уставки времени заряда……………………….....................1 мин.

13. Относительная погрешность отсчёта времени заряда……………….....................±2,5 %.

14. Относительная погрешность срабатывания уставок напряжения при заряде, не более...±1,5 %.

15. Устройство обеспечивает:

а) индикацию величины зарядного тока и напряжения цифровыми индикаторами;

б) защиту от токов короткого замыкания в цепях питающей электросети и нагрузки;

в) автоматическое окончание заряда аккумуляторных батарей (аккумуляторов) при достижении уставки времени заряда или уставки их конечного (порогового) напряжения заряда.

г)  световую индикацию:

 подачи напряжения питающей сети;

 контроля заряда по времени и по конечному напряжению;

 окончания заряда;

 текущего времени заряда;

 тепловой перегрузки силовой цепи.

16. Охлаждение……………….воздушное принудительное.

17. Режим работы устройства………………………………………................длительный.

18. Степень защиты устройства по ГОСТ 14254-2015…………………….................IP20.

19. Климатическое исполнение и категория размещения зарядного устройства УХЛ4.2 по ГОСТ 15150-69:

– температура окружающей среды………………………………………...от +1 ºС до +40 ºС;

– относительная влажность воздуха не более 80% при температуре окружающей среды +25ºС;

– атмосферное давление……………………………...84,0 106,7 кПа (630 800 мм. рт. ст.).

- исполнение РАЕВ.441546.014-01…………………..……………….314×330×192 мм

Дополнительная информация

  • Модель АКБ: 6СТ55, 6СТ60, 6СТ62, 6СТ66, 6СТ77, 6СТ90, 6СТ132, 6СТ140, 6СТ190
  • Максимальный зарядный ток, А: 20
  • Максимальное зарядное напряжение, В: 40
