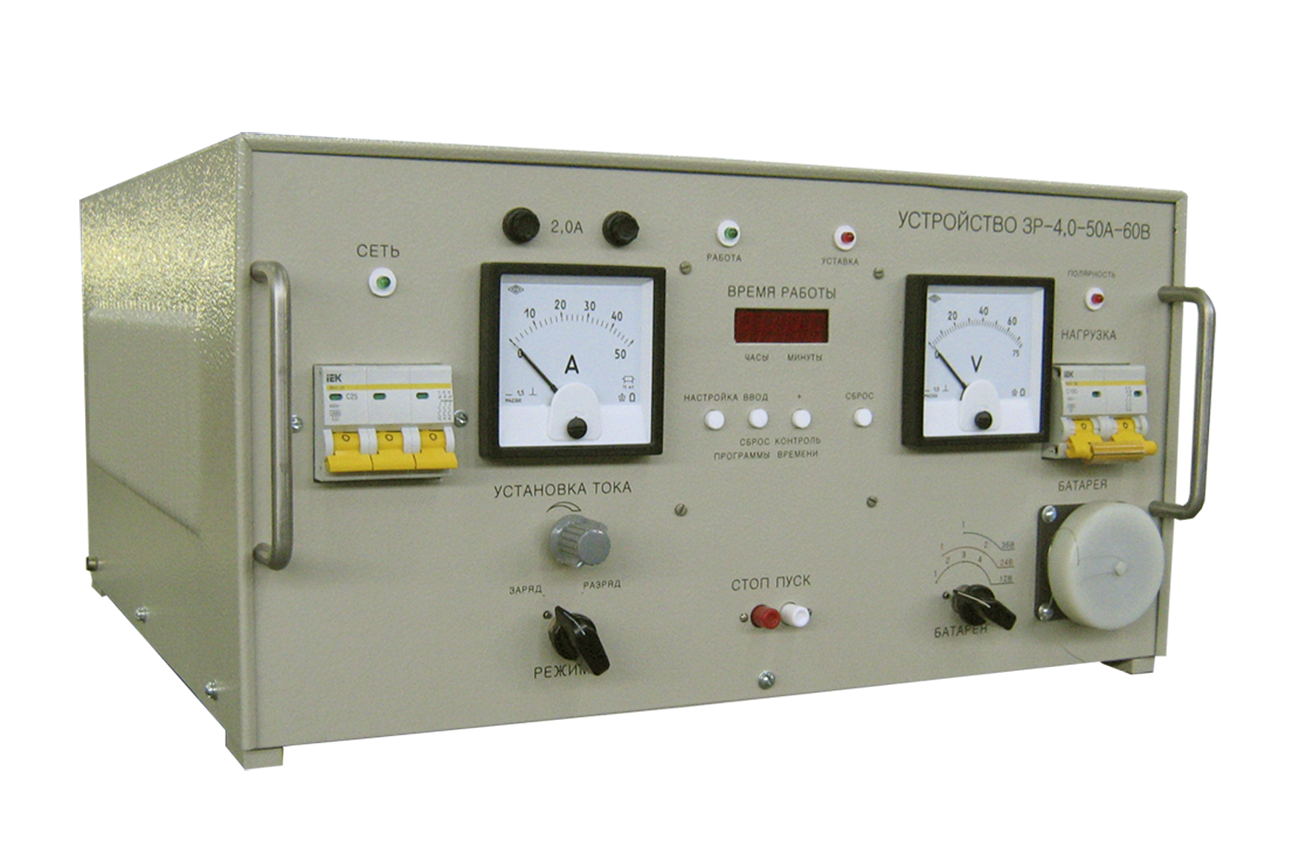

УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ ЗР-4,0-50А-60В



Зr-40-50А-60В ОБЩИЕ СВЕДЕНИЯ

Устройство ЗР-4,0-50А-60В предназначено для заряда, дозаряда, разряда, проведения контрольно-тренировочных циклов свинцовых стартерных аккумуляторных батарей с напряжениями 12 В, 24 В 36 В и 48 В, предназначенных для пуска двигателей и питания электрического оборудования на военной автомобильной и бронетанковой технике.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Устройство ЗР-4,0-50А-60В:

ЗР – зарядно-разрядное устройство;

4,0 – мощность, кВт;

50А – максимальный зарядно-разрядный ток;

60В – максимальное зарядное напряжение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Питающая сеть – трехфазный с нулем переменный ток напряжением 380 В, частотой 50 Гц с нормами качества электроэнергии по ГОСТ 32144-2013.

2. Потребляемая мощность должна быть не более………………………..………………5 кВА.

3. Габаритные размеры (L×B×H) должны быть не более……………………...486×480×246 мм.

4. Масса должна быть не более……………………………………………………………….62 кг.

5. Диапазон регулирования стабилизированного зарядно-разрядного тока…..от 1,0 до 50 А.

6. Автоматический переход с заряда стабилизированным током на заряд стабилизированным напряжением при заряде до напряжения уставки;

7. Максимальное количество одновременно заряжаемых (разряжаемых) аккумуляторных батарей:

последовательно соединенных 12 вольтовых батарей……………………..1, 2, 3, 4 шт.;

последовательно соединенных 24 вольтовых батарей…………………………...1, 2 шт.;

36 вольтовых батарей…………………………………………………………………1 шт.;

параллельно соединенных однотипных батарей:

а) для емкостей 44-55 Ач………………………………………………………....9 шт.;

б) для емкостей 60-65 Ач…………………………………………………………7 шт.;

в) для емкостей 75-90 Ач…………………………………………………………5 шт.;

г) для емкостей 130-190 Ач……………………………………………………….2 шт.;

8. Максимальное количество заряжаемых (разряжаемых) однотипных 12 вольтовых батарей:

а) для емкостей 44-55 Ач…………………………………………………………........36 шт.;

б) для емкостей 60-65 Ач……………………………………………………………....28 шт.;

в) для емкостей 75-90 Ач………………………………………………………………20 шт.;

г) для емкостей 130-190 Ач……………………………………………………………..8 шт.;

9. Максимальное количество заряжаемых (разряжаемых) однотипных 24 вольтовых батарей:

а) для емкости 50-85 Ач……………………………………………………………......10 шт.,

10. Относительная погрешность стабилизации зарядно-разрядного тока должна быть

 не более………………………………………………………………………………..±1,5 %.

11. Относительная погрешность стабилизации зарядного напряжения должна быть

не более………………………………………………………………………………...±1,5 %.

12. Задание зарядно-разрядного тока……………………………………………...плавное.

13. Уставки времени заряда (разряда)……………………………..от 1 мин. до 99 ч 59 мин.

14. Дискретность задания уставки…………………………………………………...1 мин.

15. Относительная погрешность отсчета времени заряда (разряда) должна быть  не более………..±2,5 %.

16. Максимальное  выходное зарядное напряжение должно быть не менее………….60 В.

17. Значения уставок напряжения при заряде……………………14,4;_28,8;_43,2; _57,6 В.

18. Значения уставок напряжений при разряде………………………... 10,5; 21; 31,5; 42 В.

19. Относительная погрешность срабатывания уставок напряжений при заряде (разряде) должна быть не более……………………………………………±1,5 %.

20. Устройство обеспечивает:

а) измерение зарядного (разрядного) тока и напряжения щитовыми приборами класса точности 1,5;

б) защиту от токов короткого замыкания в цепях питающей сети и нагрузки;

в) автоматическое окончание заряда (разряда) АБ при достижении уставки времени или предельного (порогового) напряжения;

г) световую индикацию:

подачи напряжения питающей сети;

работы устройства;

достижения уставки заданного напряжения заряда или разряда;

времени общей длительности заряда и времени работы в режиме заряда (разряда) стабилизированным напряжением (током).

21. Охлаждение устройства…………………………….воздушное принудительное.

22. Режим работы устройства…………………………………………длительный.

23. Степень защиты устройства по ГОСТ 14254-2015………………………….IP20.

24. Климатическое исполнение и категория размещения зарядно-разрядного устройства УХЛ3.1 по ГОСТ 15150-69:

– температура окружающей среды……………………………………….от -10 до +50 ºС;

– относительная влажность воздуха не более 98% при температуре окружающей среды +5ºС;

– атмосферное давление…………………………………84 106,7 кПа (630 800 мм рт. ст.).

Дополнительная информация

  • Максимальный зарядный ток, А: 50
  • Максимальное зарядное напряжение, В: 60
