ОБЩИЕ СВЕДЕНИЯ

Стеллаж предназначен для установки и подключения свинцово-кислотных стартерных аккумуляторных батарей (далее – АБ) напряжением 12 и 24 В и емкостью 200 А·ч к зарядно-разрядным устройствам при проведении заряда, разряда и контрольно-тренировочных циклов током не более 25 А.

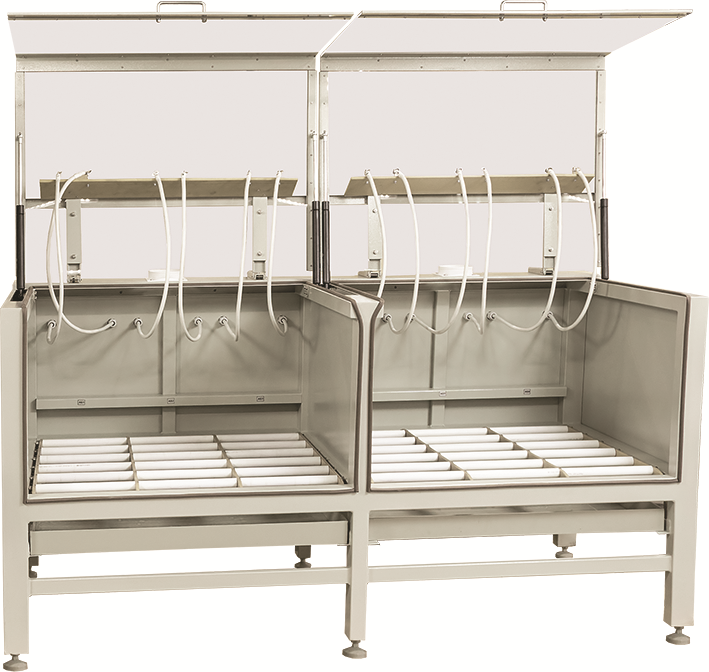

Стеллаж выполнен в виде сварного металлического каркаса, обшитого с торцов металлическим листом. Прозрачные открывающиеся крышки дают доступ к аккумуляторному отсеку, в основании которого расположены платформы с рольгангами. На рольганги устанавливаются АБ и соединяются между собой кабелями из комплекта принадлежностей по необходимой схеме заряда или разряда. Под платформами с рольгангами расположены поддоны для сбора воды и электролита, в случае утечки из АБ. Стеллаж через патрубки должен быть присоединен к вытяжной системе вентиляции для удаления водорода и паров кислоты, образующихся в процессе заряда и разряда АБ.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Количество аккумуляторных батарей емкостью 200 А·ч, устанавливаемых на стеллаж, не более……6 шт.

2. Способы соединения АБ на стеллаже:

– последовательное;

– попарно-параллельное, соединенное в последовательную цепь.

3. Габаритные размеры (L×B×H), не более:………………. .......................................................1710×882×950 мм.

4. Масса, не более………………………………………….………….................................................................95 кг.

5. Вид климатического исполнения УХЛ, категория размещения 3.1 по ГОСТ 15150-69.
