ОБЩИЕ СВЕДЕНИЯ

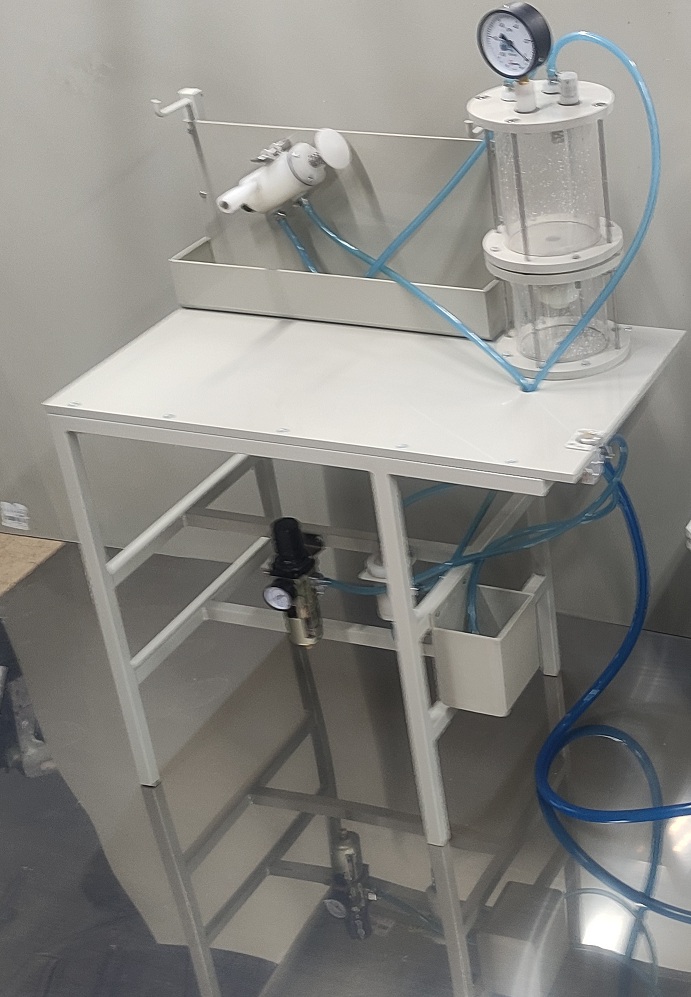

Установка предназначена для выполнения технологической операции заливки электро-литом аккумуляторных батарей и переливания электролита в герметичную емкость.

Климатическое исполнение установки – УХЛ, категория размещения 4.2 по
ГОСТ 15150-69:
- температура воздуха окружающей среды................. от плюс 10 °С до плюс 35 °С;
- относительная влажность воздуха при температуре плюс 25 °С, не более.....80 %;
- атмосферное давление......................от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Помещение, предназначенное для эксплуатации изделия, должно быть снабжено:
- пневмосетью давлением от 0,1 до 0,6 МПа (от 1 до 6 кгс/см2) (класс загрязненности воздуха не ниже 9 класса по ГОСТ 17433-80).
- приточно-вытяжной вентиляцией;
- водопроводной сетью с раковиной и краном для умывания;
- канализационной системой, оборудованной устройством для нейтрализации сточных вод, содержащих кислоту.
Воздух должен быть приведен к условиям по ГОСТ 19862-87.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Габаритные размеры, не более....................................................................................................................900×530×1360 мм.
2. Масса, не более..................................................................................................................................................................100 кг.
3. Режим работы...................................................................................................................................................................ручной.
4. Допустимый срок сохраняемости до ввода в эксплуатацию в упаковке изготовителя, не менее................................1 год.
5. Установка стойкое к воздействию электролита. Конструкция обеспечивает герметичность пневмосистемы.
6. Установка соответствует группе механического исполнения М13 по ГОСТ 17516.1-90.
7. Скорость заливки электролита в емкость при глубине разрежения в 0,04 МПа (0,4 кгс/см2), не менее.................4 л/мин.
8. Пределы регулирования уровня заливки электролита над электродным блоком от.......................................... 10 до 30 мм.
9. Точность регулировки уровня заливки, не более.............................................................................................................± 5 мм.
10. Число одновременно заливаемых банок аккумуляторной батареи........................................................................................1.
11. Давление воздуха на входе в пневмосистему................................................................от 0,1 до 0,6 МПа (от 1 до 6 кгс/см2).
12. Пределы регулирования величины разрежения вакуумной системы установки... от 0 до 0,04 МПа (от 0 до 0,4 кгс/ см2).
13. Расход сжатого воздуха при работе с величиной разрежения 0,04 МПа (от 0 до 0,4 кгс/ см2), не более.................12 м3/ч.
