УСТРОЙСТВО КОНТРОЛЯ СОСТОЯНИЯ СТАРТЕРНЫХ АККУМУЛЯТОРНЫХ БАТАРЕЙ КССАБ "СТАРТ-3"

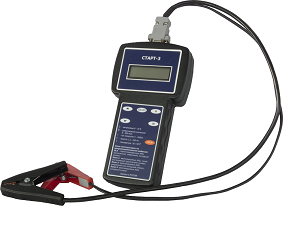

Старт

ОБЩИЕ СВЕДЕНИЯ

Устройство КССАБ «СТАРТ–3», в дальнейшем устройство, предназначено для оценки электрических параметров и контроля состояния свинцовых аккумуляторных батарей номинальной емкостью от 1,2 Ач до 250 Ач с номинальным напряжением 12 и 24 В.

Областью применения устройства являются:

– производство свинцово-кислотных аккумуляторных батарей (АБ);

– эксплуатация свинцово-кислотных АБ.

Устройство позволяет оценить:

– электрические параметры АБ, их соответствие заявленным величинам;

– однородность параметров одной или нескольких групп АБ;

– состояние и работоспособность АБ в условиях ее непосредственного применения.

Устройство позволяет:

рассортировать АБ в группы по требуемому разбросу электрических параметров;

отбраковать неисправные АБ.

Устройство применяется для тестирования АБ и совмещает в себе функции типового (традиционного) комплекта (нагрузочная вилка, ареометр, термометр, комплект стеклянных трубок) и контрольного разрядного оборудования.

Все тестируемые параметры выводятся на дисплей в цифровом виде, не требуя дополнительных предварительных расчётов.

Устройство допускает кратковременную работу (не более 5 мин) при температуре окружающей среды минус 30 ºС.

Тестирование аккумуляторной батареи производится без снятия её с автомобиля или стенда и без осуществления разряда, в течение 1 мин.

Результатом тестирования является определение напряжения НРЦ, степени заряженности батареи, температуры положительного борна, степень пригодности АБ.

Условия эксплуатации: зона 1 – тропический, зона 2 – умеренный климат, зона 3 – Крайний Север.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Прибор КССАБ «СТАРТ-3»:

К – контроля;

С – состояния;

С – свинцовых;

А – аккумуляторных;

Б – батарей;

«СТАРТ-3» – модификация устройства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Напряжение питания (от тестируемой батареи)……………………………..от 8 до 30 В.

2. Массадолжна быть не более………………………………………………………….0,6 кг.

3. Габаритные размеры (L×B×H) должны быть не более……………...….250×46×110 мм.

4. Диапазон контролируемого постоянного напряжения…………………...…от 8 до 30 В.

5. Относительная погрешность контроля постоянного напряжения не должна быть

более…………………………………………………………………….......±1,0 %.

6. Диапазон оценки омической составляющей внутреннего сопротивления аккумуляторной батареи……………………………………………………………………от 0 до 300 мОм.

7. Относительная погрешность оценки омической составляющей внутреннего сопротивления аккумуляторной батареи должна быть не более………………±5,0 %.

8. Диапазон контроля температуры.………………………………………...от -30 до +50 ºС.

9. Относительная погрешность контроля температуры должна быть не более………±2,0 %.

10. Устройство должно обеспечивать:

подключение к АБ с помощью клещевых зажимов;

световую индикацию подачи напряжения питания;

выбор типа исполнения АБ (вентилируемые, герметизированные);

установку величины тока прокрутки;

звуковую сигнализацию и информационную надпись «test» при начале теста;

индикацию теста бегущей строкой вида "IIIIIII";

оценку электрических параметров  аккумуляторной батареи:

а) НРЦ, В;

б) степени заряженности, %;

в) омическую составляющую внутреннего сопротивления, мОм;

г) тока прокрутки Iпр, А;

д) тока холодной прокрутки Iхп (EN или DIN), А;

е) температуру на положительном борне аккумуляторной батареи, ºС.

последовательное отображение измеренной или спрогнозированной величины, её размерность (по кольцу);

окончание теста – индикация результата пригодности батареи.

11. Степень защиты устройства по ГОСТ 14254-2015………………………….IР40.

12. Климатическое исполнение и категория размещения зарядно-разрядного устройства УХЛ3.1 по ГОСТ 15150-69:

– температура окружающей среды………………………………………….от -10 до +45 ºС;

– относительная влажность воздуха не более 98% при температуре окружающей среды +25ºС;

– атмосферное давление………………………………84 106,7 кПа (630 800 мм. рт. ст.).
