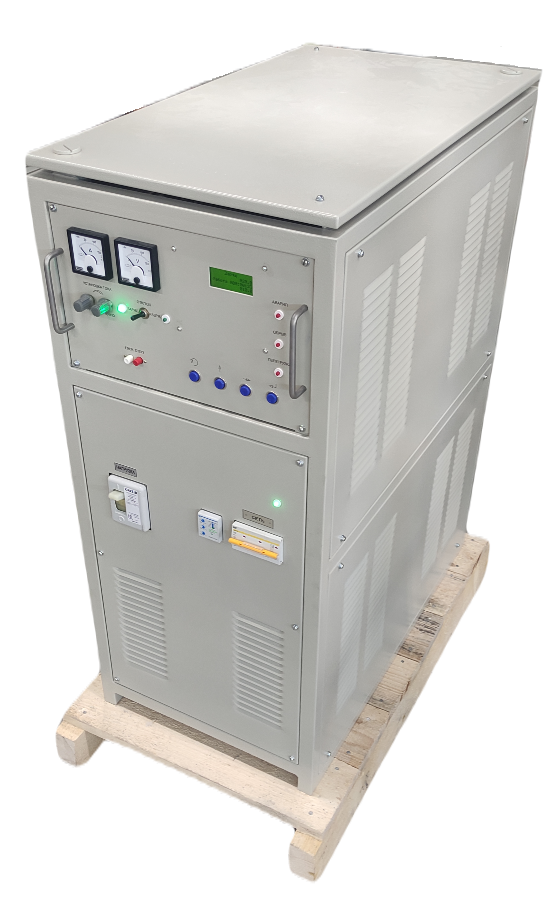

АВТОМАТИЗИРОВАННОЕ ЗАРЯДНО-РАЗРЯДНОЕ УСТРОЙСТВО АЗР-110А-110В



 pixlr-bg-result

ОБЩИЕ СВЕДЕНИЯ

Автоматизированное зарядно-разрядное устройство АЗР-110А-110В предназначено для заряда и  разряда свинцово-кислотных и щелочных аккумуляторных батарей стабилизированным током.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Устройство АЗР-110А-110В:

АЗР – автоматизированное зарядно-разрядное устройство;

110А –максимальный зарядный ток;

110В – максимальное зарядное напряжение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Питающая сеть – трехфазный переменный ток с нулем напряжением 380 В, частотой 50 Гц с нормами качества по ГОСТ 32144-2013.

2. Потребляемая мощность, не более…………………………......................................16 кВА.

3. Габаритные размеры (L×B×H), не более...................................................450×860×1088 мм.

4. Масса,не более………………………………………………….....................................180 кг.

5. Диапазон выходного стабилизированного тока………………………………от 5 до 110 А.

6. Относительная погрешность стабилизации тока в указанном диапазоне, не  более ±1,5%.

7. Задание стабилизированного тока……………………………………….……….......плавное.

8. Максимальное зарядное напряжение……………………………………..………….....110 В.

9. Уставки времени заряда (разряда)………………………………..от 1 мин до 99 час 59 мин.

10. Дискретность задания уставки………………………………………………………...1 мин.

11. Относительная погрешность отсчёта времени заряда (разряда), не более………....±0,1%.

12. Устройство обеспечивает:

а) измерение выходного напряжения щитовым прибором кл. 1,5;

б) измерение выходного тока щитовым прибором кл. 1,5;

в) световую сигнализацию:

1) о подаче питания на устройство: СЕТЬ

2) установленного режима: ЗАРЯД или РАЗРЯД;

3) аварийного состояния устройства: ОБРЫВ, ПЕРЕГРУЗКА.

4) наличия и правильности чередования фаз питающей сети.

13. Охлаждение……………………………………………………….воздушное принудительное.

14. Режим работы устройства………………………………………длительный.

15. Степень защиты устройства по ГОСТ 14254-2015…………………….IP20.

16. Климатическое исполнение и категория размещения зарядно-разрядного устройства УХЛ3.1 по ГОСТ 15150-69:

– температура окружающей среды……………………………………….от -10 ºС до +40 ºС;

– относительная влажность воздуха не более 75% при температуре окружающей среды +15ºС;

– атмосферное давление…………………………… 84,0 106,7 кПа (630 800 мм. рт. ст.).

Дополнительная информация

  • Модель АКБ: 6СТ55, 6СТ60, 6СТ62, 6СТ66, 6СТ77, 6СТ90, 6СТ132, 6СТ140, 6СТ190, 12СТ85, ТНЖ-400М-У2, 40ТНЖ-400М-У2, ТНЖ-450-У2, 36ТНЖ-450М-У2, 36ТНЖ-450-У2
  • Максимальный зарядный ток, А: 110
  • Максимальное зарядное напряжение, В: 110
