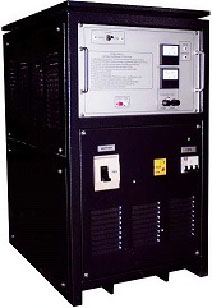

АВТОМАТИЗИРОВАННОЕ ЗАРЯДНО-РАЗРЯДНОЕ УСТРОЙСТВО АЗР-75А-80В

azr50a180b

ОБЩИЕ СВЕДЕНИЯ

Автоматизированное устройствоАЗР-75А-80В предназначено для заряда и разряда  свинцово-кислотных и щелочных аккумуляторных батарей стабилизированным током.

  СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Устройство АЗР-75А-80В:

АЗР – автоматизированное зарядно-разрядное устройство;

75А – максимальный зарядный ток;

80В – максимальное зарядное напряжение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Питающая сеть зарядно-разрядного устройства – трехфазный переменный ток напряжением 380 В, частотой 50 Гц с нормами качества по ГОСТ 32144-2013.

2. Потребляемая мощность должна быть не более…………………….…………….....8 кВА.

3. Габаритные размеры  (L×B×H)  должны быть не более………………....450×650×860 мм.

4. Масса должна быть не более…………………………………………………..............150 кг.

5. Диапазон выходного стабилизированного тока……………………………......от 3 до 75 А.

6. Относительная погрешность стабилизации тока в указанном диапазоне, не более: ±1,5%.

7. Задание стабилизированного тока……………………………………………...........плавное.

8. Максимальное зарядное напряжение…………………………………………………....80 В.

9. Уставки  времени  заряда  (разряда)…………….…...................от 1 мин  до  99 час 59 мин.

10. Дискретность  задания  уставки..……………………..………….……………..........1  мин.

11. Относительная   погрешность  отсчёта  времени  заряда  (разряда), не  более:…....0,1 %.

12. Охлаждение………………………............................................воздушное принудительное.

13. Режим работы устройства………………………………....................................длительный.

14. Степень защиты устройства по ГОСТ 14254-2015………………….............................IP20.

15. Вид климатического исполнения УХЛ, категория размещения 3.1 по ГОСТ 15150-69.

– температура окружающей среды…………………………………..................от -10 до +40 ºС;

относительная влажность воздуха при температуре плюс 15 °С, не более.................... 75 %;

– атмосферное давление………………………………..84,0 106,7 кПа (630 800 мм. рт. ст.).

16. Устройство обеспечивает:

а) измерение выходного напряжения щитовым прибором кл. 1,5;

б) измерение выходного тока щитовым прибором кл. 1,5;

в) световую сигнализацию:

о подаче питания на устройство: СЕТЬ;

установленного режима: ЗАРЯД или РАЗРЯД;

аварийного состояния  устройства: ОБРЫВ, ПЕРЕГРУЗКА;

наличия и правильности чередования фаз питающей сети;



Дополнительная информация

  • Модель АКБ: 6СТ55, 6СТ60, 6СТ62, 6СТ66, 6СТ77, 6СТ90, 6СТ132, 6СТ140, 6СТ190, 12СТ85, ТНЖ-250М-У2, 28ТНЖ-250М-У2, 30ТНЖ-250М-У2, ТНЖ-300-У2, 40ТНЖ-300-У2, ТНЖ-300ВМ-У2, 34ТНЖ-300ВМ-У2, 36ТНЖ-300ВМ-У2, ТНЖ-320-У2, 27ТНЖ-320-У2, 40ВНЖ-300, 36KL160, 40KL160
  • Максимальный зарядный ток, А: 75
  • Максимальное зарядное напряжение, В: 80
