ОБЩИЕ СВЕДЕНИЯ

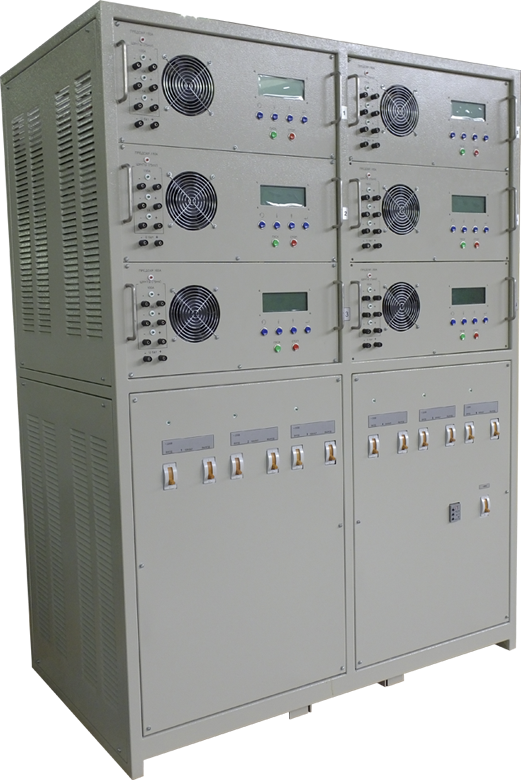

Автоматизированное устройство для электрических испытаний аккумуляторных батарей  АЗР6-60А-35В предназначено для автоматизации процессов заряда, разряда и контроля параметров аккумуляторных батарей при проведении электрических испытаний в соответствии с ГОСТ Р 53165-2020 и ГОСТ РВ 6140-001-2019.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Устройство АЗР6-60А-35В:

АЗР – автоматизированное зарядно-разрядное устройство;

6 – количество независимых зарядно-разрядных каналов;

60А – максимальный зарядный ток;

35В – максимальное зарядное напряжение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Питающая сеть – трехфазный с нулем переменный ток напряжением 380 В, частотой 50 Гц с нормами качества электроэнергии по ГОСТ 32144-2013.

2. Максимальная потребляемая мощность должна быть не более……………………..16 кВт.

3. Габаритные размеры (L×B×H) не более………………………………....1200×800×1800 мм.

4. Масса Устройства не более…………………………………………………………….1050 кг.

5.  Количество независимых зарядно-разрядных каналов………………………………….…6.

6. Технические характеристики зарядно-разрядного канала.

– Количество испытываемых аккумуляторных батарей.............................................................1;

– Диапазон задания уставок стабилизированного зарядно-разрядного тока, тока ограничения                                                                                                                   при заряде при стабилизированном напряжении…………..........................................0,2 – 60 А;

– Точность стабилизации зарядно-разрядного тока, не более…………….......................±0,5 %;

– Дискретность задания уставок стабилизированного зарядно-разрядного тока, тока ограничения при заряде стабилизированным напряжением:

в диапазоне 0,20 – 1,00А……………………………………………………………............0,01 А;

в диапазоне 1,05 – 6,00А……………………………………………………………............0,05 А;

в диапазоне 6,1 – 60,0А………………………………………………………………............0,1 А;

– Максимальное зарядное напряжение……………………………………………………....35 В;

– Диапазон задания уставок стабилизированного зарядного напряжения……....1,60 – 35,00 В;

– Погрешность стабилизации зарядного напряжения…………………………………....±0,05 В;

– Диапазон задания уставок порогового напряжения………………………….......1,60 – 30,00 В;

– Дискретность задания уставок напряжения………………….............................................0,05 В;

– Диапазон задания уставок длительности заряда, разряда, паузы………………........5 с – 999 ч;

– Дискретность задания уставок длительности заряда, разряда, паузы............................……..1 с;

– Максимальная погрешность измерений:

тока…………………………………………………………………………………….±1 %;

напряжения………………………………………………………………………...±0,04 В;

длительности………………………………………………………………………..±0,1 %.

– Контролируемые и регистрируемые параметры:

текущая длительность ступени;

зарядно-разрядный ток;

напряжение на АБ;

ёмкость АБ при заряде/разряде.

– Периодичность регистрации параметров задаётся оператором с дискретностью 1 с, 1 мин, 1 ч в диапазоне от 5 с до 24 ч.

– Регистрируемые данные для протокола испытаний:

начало испытаний: число, месяц, год, часы, минуты (часовой пояс устанавливается по месту расположения предприятия-заказчика);

начало ступени: № цикла, № ступени;

текущая регистрация: текущая длительность ступени, ток, напряжение;

останов: текущая длительность ступени, длительность останова;

аварийный сброс сети: дата и время;

пуск после восстановления питающей сети: дата и время;

окончание этапа: для заряда/разряда – ёмкость, для паузы – длительность.

– Зарядно-разрядный канал обеспечивает выполнение функций:

загрузку программы испытаний с ПЭВМ;

сброс загруженной программы испытаний с ПЭВМ;

пуск загруженной программы испытаний с помощью кнопок на панели управления или с ПЭВМ;

автоматическое проведение процесса испытаний по заданной программе с контролем и регистрацией требуемых параметров;

останов процесса испытаний при нештатных ситуациях, а также с помощью кнопок на панели или с ПЭВМ;

прекращение процесса испытаний после останова;

пуск процесса испытаний после останова с помощью кнопок на панели или с ПЭВМ;

пуск загруженной программы испытаний с помощью кнопок на панели управления при наличии напряжения на АБ ± 0,5 В;

выдачу данных на ПЭВМ по запросу ПЭВМ:

текущего состояния зарядно-разрядного канала;

программы испытаний;

даты и времени начала испытаний;

текущих значений параметров испытаний (№ цикла, № ступени, длительность от начала испытаний, объём данных протокола испытаний, длительность от начала ступени, ток, напряжение, ёмкость);

зарегистрированных данных для протокола испытаний.

- Формирование библиотеки программ с возможностью присвоения каждой программе оригинального имени – цифро-буквенное обозначение с добавлением дефиса.

– Формирование протокола испытаний в целом и графиков изменения тока и напряжения на выбираемой ступени с выводом результатов на экран дисплея и с возможностью вывода на принтер с помощью ПЭВМ.

7. Охлаждение…………………………………………………...воздушное принудительное.

8. Режим работы устройства……………………………………………………...длительный.

9. Степень защиты устройствапо ГОСТ 14254-2015………………………....................IP20.

10. Климатическое исполнение и категория размещения зарядно-разрядного устройства УХЛ4.2 по ГОСТ 15150-69:

– температура окружающей среды………………………………………....от +10 до +35 ºС;

– относительная влажность воздуха 60% при температуре окружающей среды .......+20ºС;

– атмосферное давление………………………………...................................86,0 – 106,7 кПа;
